Märklin C Ratapala – Suora Vaihde 236.1mm R9 12.1° Vasen

Märklin 24711 suora C-radan vaihde vasen 236.1mm R9 12.1°

• Mittakaava: H0 (1:87)
• Raideleveys: H0 (16.5mm)
• Ratapenkan leveys: 40mm
• Vaihteen kätisyy: Vasen
• Vaihteen suoran pituus: 236.1mm (vst. suoraa C-ratapalaa 24236)
• Vaihteen kaarre: R9 12.1° (vst. kaarevaa C-ratapalaa 24912)

Jotta rataa voidaan jatkaa vaihteen haaroista eteenpäin, täytyy niihin ensin liittää 70.8mm suorat ratapalat 24071. Näistä poistetaan palalle ominainen ratapenkan irrotettava sivu ja palojen väliin asetetaan vaihteen mukana toimitettava, palat yhdistävä rantapenkkakiila.

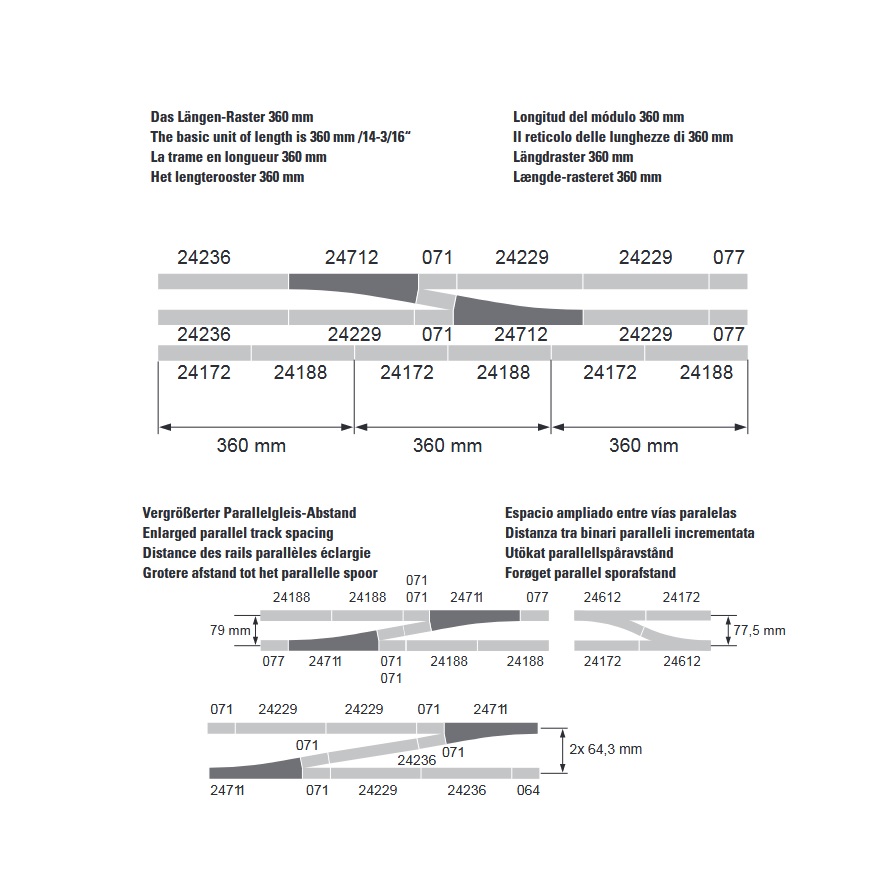

Märklin C-rata on 3-kiskoinen ja siinä on kiinteä ratapenkka. Ratapalat yhdistyvät vakaasti toisiinsa ja niissä on erillinen fyysinen kiinnitys ja kaksinkertainen sähköinen kytkentä. Virransyöttö voidaan kiinnittää kaikkiin ratapaloihin ja virtajohdot voidaan piilottaa ratapenkan alle. Märklin C-radan perusmittayksikkö on 360mm, joka vastaa kahden vaihteen 24611/24612-vaihdeyhdistelmää tai vaihteen ja sen oikaisevan kaarrepalan 24224 yhteenlaskettua kokonaispituutta.

• Vaihde voidaan sähköistää vaihdemoottorilla 74492.
• Moottoroidun vaihteen ohjaus voidaan digitalisoida vaihdedekooderilla 74462.
• Vaihteeseen voi asentaa sen asentoa merkitsevän signaalilyhdyn 74470 (kylmä) tai 74471 (lämmin)
• C-ratapalat voidaan kiinnittää alustaan rataruuvilla 74990.
• C-ratapalat voidaan eristää toisistaan eristepalalla 74030.
• C-radan virtajohtimet yhdistetään rataan virtaliittimellä 74995.
